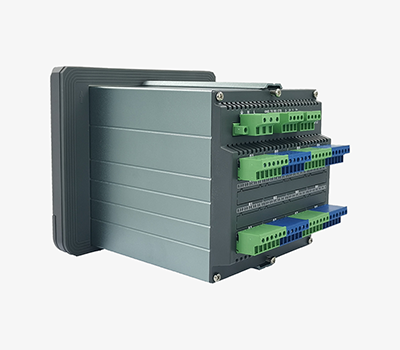

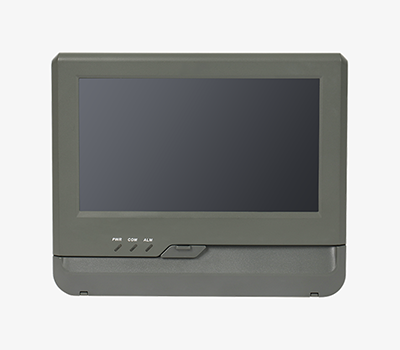

CHR70C是一種具備運算功能的觸摸無紙記錄儀，采用7英寸觸摸式液晶屏作為顯示和操作界面，分辨率：800×480點，前方面板防護等級符合IP65的要求。

CHR70C無紙記錄儀內置最大達1GB NAND Flash作為歷史數據的存儲介質（例：8通道，每1秒記錄1次則可記錄290天）；具有60個運算函數、24路模擬量輸入、3路開關量輸入、3路脈沖量輸入、6路模擬量變送輸出、16路開關量輸出，可實現運算、顯示、記錄、報警、分析統計報表、高速采樣等功能；通過 RS-232/RS-485和以太網通訊接口，可實現遠程實時監控、歷史數據讀取等功能。

CHR70C無紙記錄儀的基本性能

■ 0.2級以上精度，采樣周期500mS（全部通道同步測量一次）。

■ 最多24通道，全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可。

■ 記錄間隔0.5秒~60小時可設?？墒謩?dòng)或者自動啟動（或停止）記錄。

■ 具有豐富的畫面顯示，數值、曲線和棒圖顯示及PID控制、流量等畫面。

■ 具有60個運算函數和其它功能模塊，可實現統計、計數、聯鎖、定時控制等功能。

■ 通過U盤可手動或自動轉存歷史數據，也可保存事件列表、統計列表、組態數據、累積報表、報警信息、操作信息、故障信息、監控畫面，以便在PC機上進行分析。

■ 可選配開關量輸入、頻率輸入、模擬量輸出、開關量輸出、打印、PID、真空度、流量累計、流量溫壓補償運算等功能。

■ 支持用于串口通訊的Modbus-RUT從機模式，也可支持用于以太網通訊的Modbus-TCP服務器模式。

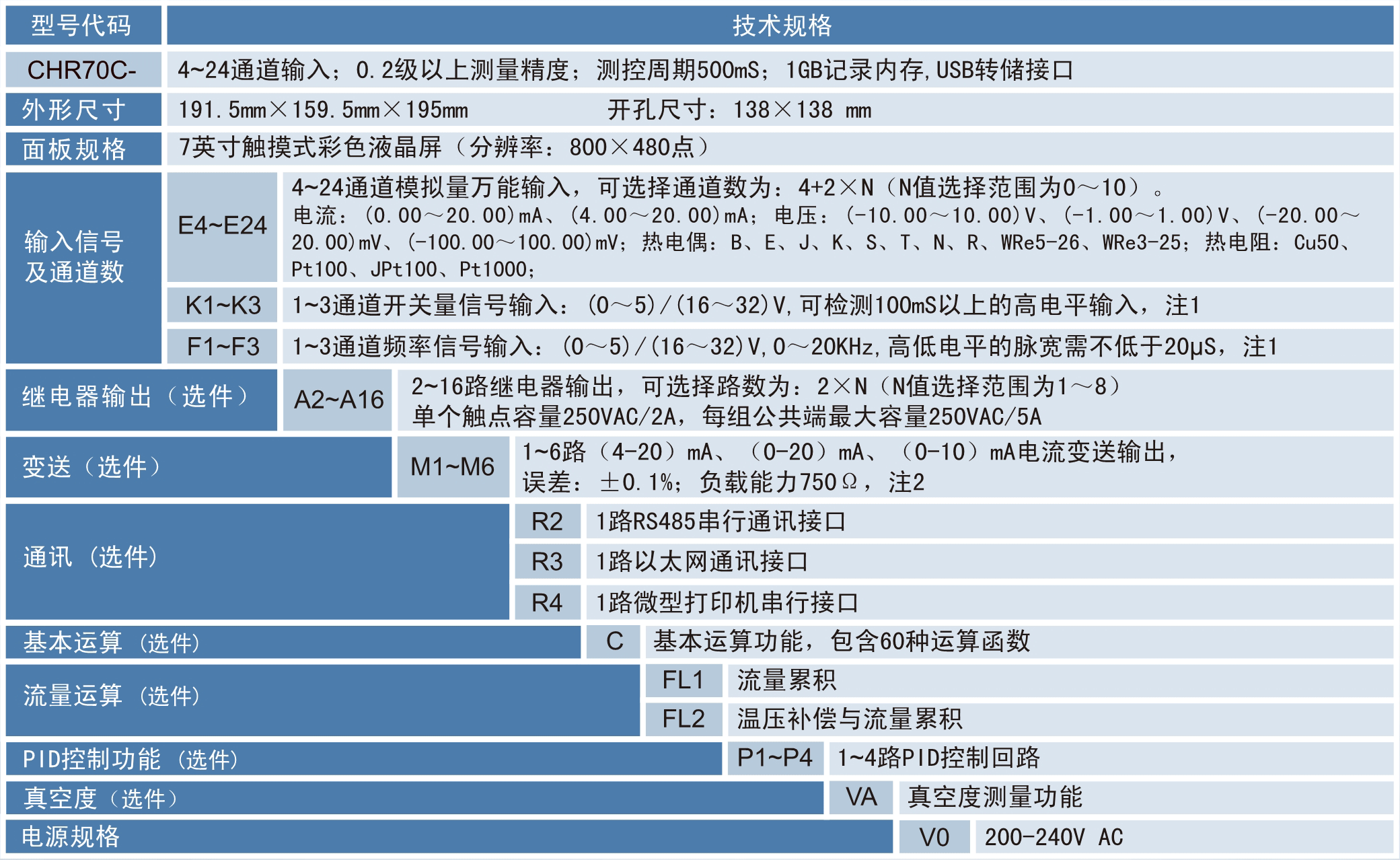

CHR70C無紙記錄儀的選型表

注1、開關量輸入和頻率輸入共用3路端子，總數最多為3路；

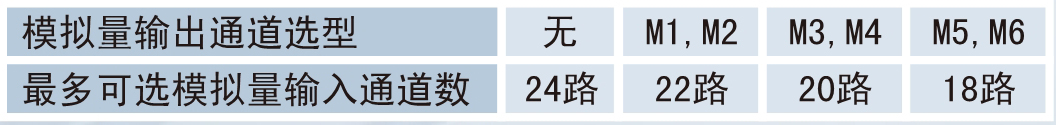

注2、模擬量輸出將占用模擬量輸入的通道數量，具體分配如下：

注3、儀表提供帶24V配電功能的模擬量輸入功能，即模擬量輸入通道支持兩線制配電，配電能力為每路50mA/24V。

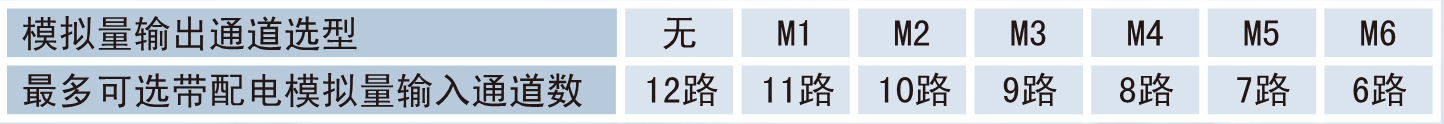

　　配電輸出和模擬量輸出通道總數為12路，具體如下:

詳細產品介紹請點擊下載 CHR70C觸屏式無紙記錄儀.pdf

產品使用說明請點擊下載CHR70C觸屏式無紙記錄儀說明書.pdf
