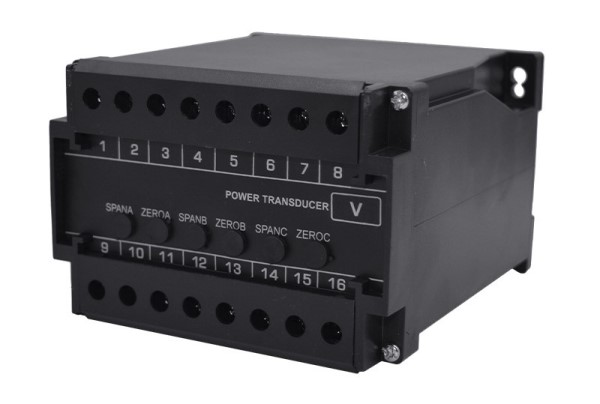

電壓變送器是一種將被測的電壓信號按比例轉換成模擬量信號或數字信號的裝置，可以與二次儀表連接，傳輸給二次儀表顯示測量的數據。電壓變送器可分為單相和三相2種結構方式，今天主要來看下關于三相電壓變送器的接線。

三相電壓變送器分別測量三相三線和三相四線系統電壓的接線方法，我們通常使用的三相電壓變送器的接線圖，一般是這樣的，分為三部分：三路電壓輸入、電源三路、三路輸出，三路輸入分別有對應ABC三項，每項有2個端子，那么實際現場三相三線和三相四線具體是怎么接線的呢？

我們先來講一下三相三線的接線，三線顧名思義有三根線，分別對應ABC三根電壓線，因為沒有零線，所以三線測試的是線電壓，分別有三路線電壓，接線方法是這樣：A、B接A，B、C接B，C、A接C，這是三相三線的接線方法。

我們再來看一下三相四線的接線，三相四線有四根線，分別對應ABCN，N為零線或者叫中線，接線方法是：把ABC的負極都接成N短路即可。

以上便是關于三相電壓變送器接線方面的簡單介紹。
